3000噸快速成型液壓機也叫金屬拉伸框架式液壓機，主要適用于汽車覆蓋件，家用電器，廚房用具，拖拉機，航天儀器，化工等工業部門。專為薄板拉伸、彎曲、成型、沖載落料、翻邊作業而且開發設計的金屬薄板沖壓成型液壓機。可完成自由鍛壓、模鍛成型等工藝。

3000噸快速成型液壓機結構：

1、機身

金屬拉伸框架式液壓機機身為整體框架式結構，左右立柱中間留有側窗口，采用Q235優質鋼板焊接結構, 二氧化碳氣體保護焊；焊后需經過退火處理充分消除焊接變形和應力，確保焊接件經久而不變形，精度保持性好，本機試壓達到31.5Mpa，壓機機身不變形，但不可作為長期使用。

2、滑塊

為鋼板焊接箱形結構,滑塊底面板為整塊鋼板，保證足夠的剛度和強度。滑塊采用45°導軌導向,在左右立柱上設有4條導向板，滑塊的導軌在導向板上作垂直運動，運動導向精度靠滑塊導軌上斜鐵來調整，以保證與移動工作臺的平行度，調整方便,調整精度高，調整后精度保持性好,抗偏載能力強。導軌摩擦副一側為合金材料,另一側采用銅基合金材料。此外,導向板經淬火處理,硬度在HRC55以上，耐磨性能良好，使用壽命長。滑塊導軌面設有加油孔自動加油,以便潤滑運動部位。

3、活塞桿

3000噸快速成型液壓機主噸位由單個活塞缸實現(活塞桿和活塞頭為整體結構)，活塞桿采用45#優質碳素鋼鍛件，其表面經中頻淬火處理，硬度在HRC48～55之間,表面鍍鉻處理（0.10mm），使用壽命長。油缸采用45＃優質碳素鍛鋼鍛造，其內表面經過滾壓加工處理。液壓缸具有足夠的強度和剛度。主油缸采用進口密封元件，確保密封性能可靠。

4、工作臺、滑塊Ｔ型槽的位置

工作臺、滑塊Ｔ型槽的位置、尺寸經用戶確認后生產。工作臺中心孔留φ700mm，傾斜到壓力機后面落料。

5、外觀

金屬拉伸框架式液壓機的外觀顏色為草綠色（由訂購方提供指定廠家購買）。滑塊為橘紅色，高壓油管為紅色（軟管除外），回油管為黃色，油箱上平面為黃色。

產品特點：

1、制品成型時的溫度、固化時間、壓力大小、速度快慢的控制，均實現了PLC電腦數控；

2、軟性著落工藝。快慢轉換無沖擊，保護了模具，大大提高了模具和3000噸快速成型液壓機的使用壽命；

3、快慢速可調的預壓工藝。根據制品配方技術要求，預壓成型時流動性可數控設定，更適合大面積左右、上下結構復雜制件產品成型；

4、可設置多段恒溫放氣工藝。能較好地免除制品表面氣泡、收縮變形等技術難題。

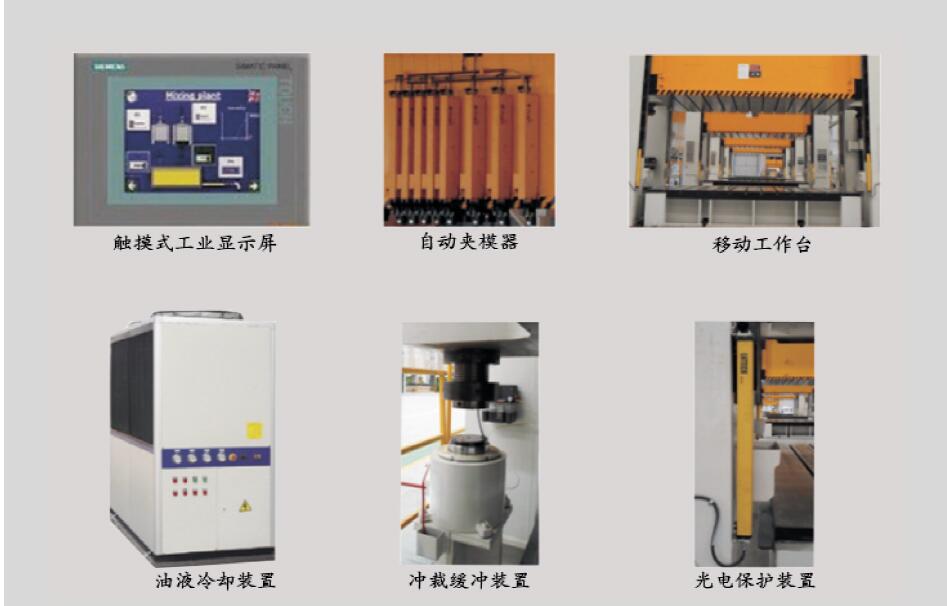

金屬拉伸框架式液壓機選配裝置：
