旋轉蒸發儀由哪些零部件組成？

發布時間：2020-10-15 09:29:53 作者：未知瀏覽量：174次

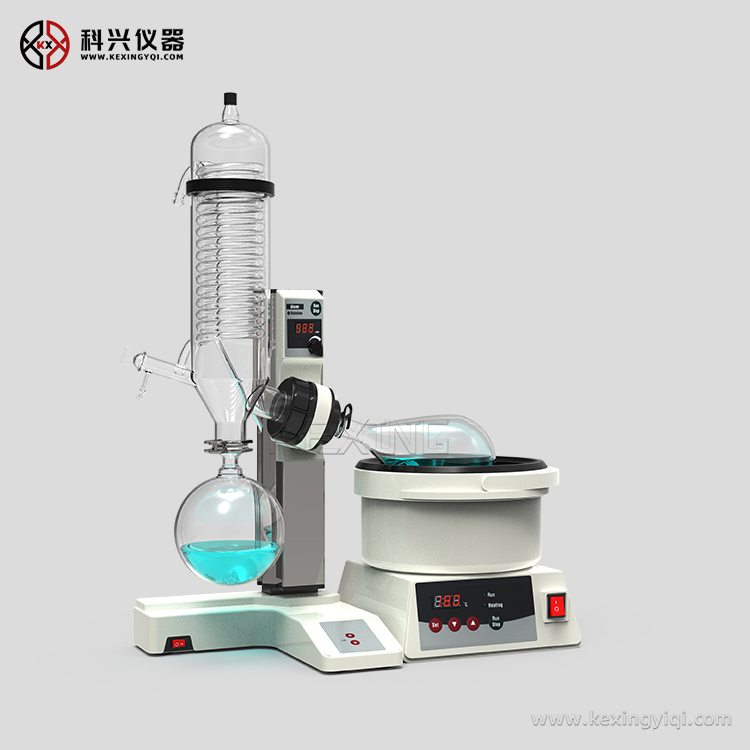

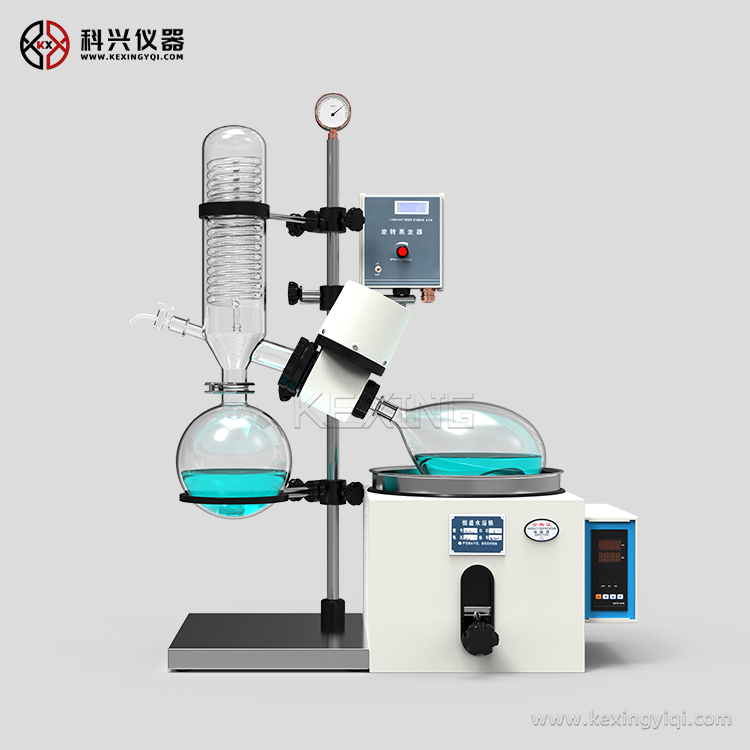

旋轉蒸發儀主要是由：馬達、蒸餾瓶、加熱鍋、冷凝管等部分組成的實驗室常用設備。

　　蒸餾燒瓶是一個帶有標準磨口接口的茄形或圓底燒瓶，通過一高度回流蛇形冷凝管與減壓泵相連，回流冷凝管另一開口與帶有磨口的接收燒瓶相連，用于接收被蒸發的有機溶劑。

　　在冷凝管與減壓泵之間有一三通活塞，當體系與大氣相通時，可以將蒸餾燒瓶，接液燒瓶取下，轉移溶劑，當體系與減壓泵相通時，則體系應處于減壓狀態。

　　使用時，應先減壓，再開動電動機轉動蒸餾燒瓶，結束時，應先停機，再通大氣，以防蒸餾燒瓶在轉動中脫落。

　　作為蒸餾的熱源，常配有相應的恒溫水槽。通過電子控制，使燒瓶在適合速度下，恒速旋轉以增大蒸發面積。通過真空泵使蒸發燒瓶處于負壓狀態。

　　蒸發燒瓶在旋轉同時置于水浴鍋中恒溫加熱，瓶內溶液在負壓下在旋轉燒瓶內進行加熱擴散蒸發。旋轉蒸發器系統可以密封減壓至 400～600毫米汞柱;

　　用加熱浴加熱蒸餾瓶中的溶劑，加熱溫度可接近該溶劑的沸點;同時還可進行旋轉，速度為50～160轉/分，使溶劑形成薄膜，增大蒸發面積。

　　此外，在高效冷卻器作用下，可將熱蒸氣迅速液化，加快蒸發速率。
